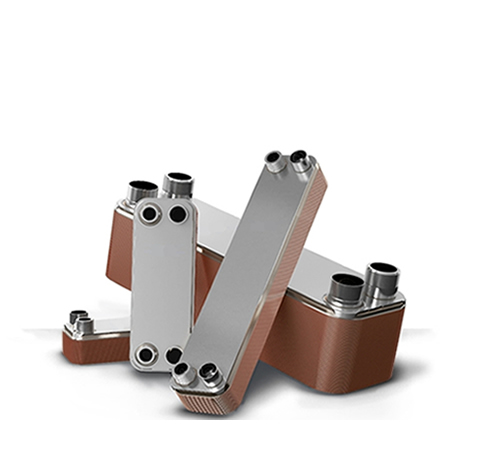

板式換熱器的安裝

一、板式換熱器的零件拼裝

關于板式換熱器的零件拼裝，無論是制造廠向運用單位發運零件，進行現場拼裝，還是運用單位在檢修設備拆開板式換熱器后再拼裝，都必須按照以下次序進行。

1、認真閱讀隨機文件（合格證、材質證、流程圖、裝配圖和裝箱清單等）。

2、查看板片、接收、墊片的材質是否與換熱器內介質的耐腐蝕要求相共同。

3、按圖紙查看所有的零件是否齊全，類型、尺度是否與圖紙相符。

4、將板片的墊片槽擦潔凈，均勻地涂上粘接劑，粘上墊片，然后把板片規整地疊放在一同，壓上必定的重物。



二、運用單位的體系安裝

1、  將設備放在基礎上，固定地腳螺栓。

2、  查看管道的冷、熱介質進出口與設備上的接收是否共同?？紤]到檢修方便，管道與換熱器聯接時最好用短節。

3、  換熱器的冷、熱介質進出口都應安裝溫度計和壓力表。

三、換熱器零件拼裝和設備安裝時的注意事項

1、吊裝時要注意設備的重心。

2、向墊片槽粘接墊片時，應確保墊片上和板片的墊片槽內沒有砂子、油污、鐵屑和焊劑等雜物，以免損壞密封，引起走漏。

3、擰緊螺栓時用力要均勻，并不斷地測量兩壓緊板內側的間隔，確保兩壓緊板間平行度誤差不大于3mm.夾緊到規定尺度并且到達相應的平行度，以免墊片壓偏或滑出墊片槽。一起，一邊夾緊一邊細查，觀察是否有墊片、板片產生錯位等現象。

4、液壓實驗的液體一般采用水。水溫不該低于5℃.實驗時應緩慢升壓。實驗完成后，適當地松開壓緊螺母，放出積水，然后再擰緊螺母，夾緊至原尺度，待用。

5、換熱器周圍應留有必定的檢修空間，其大小與板片的尺度有關。

6、夾緊螺栓上要涂以黃油，有條件時應套上保護管，以免生銹和碰傷螺紋。

7、如果泵的出口最大壓力大于設備最高運用壓力時，需在設備的入口處安裝減壓閥和安全閥。

以上就是上海友星化工設備有限公司為大家整理的關于板式換熱器的安裝方法，想了解更多關于板式換熱器的知識，請在線咨詢我們
